管材單軸撕碎機
應用範圍：
- 塑料 – 環衛垃圾桶、周轉箱
- 管材 – 大型厚壁管、波紋管
- 成捆物料 – 整卷地毯、人造草皮
-
工業紙筒等
設備簡介
型號： WTP係列
管材單軸撕碎機是根據管材外形來設計的，適用於撕碎各種材質的長條形的塑料管材，如PVC管材、PP管材、ABS管材等，對管材的處理效率有明顯提高，用戶可根據管材直徑的大小選擇相應的機型，也可以根據出料的需求搭配塑料破碎使用，對物料作進一步細化處理。
視頻展示

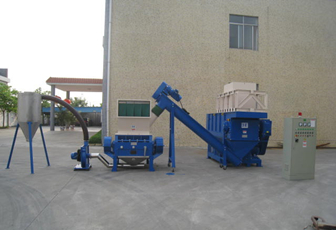

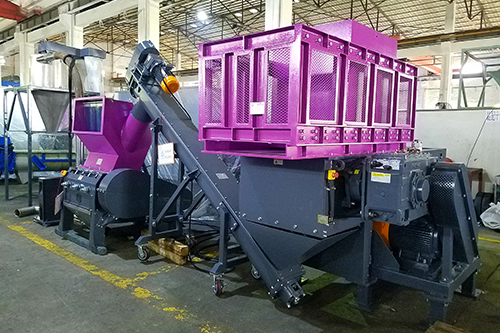

巴勒斯坦PVC管材破碎線
液壓控製，反複推送撕碎的物料
液壓喂料

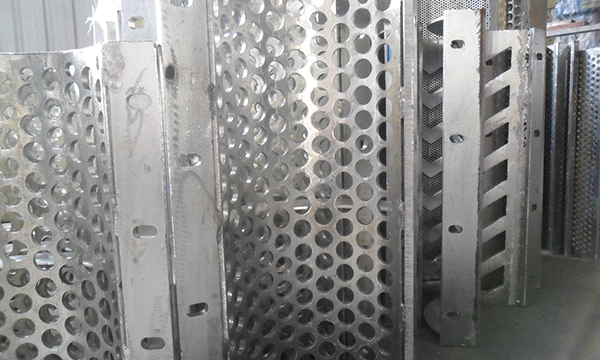

不同篩網尺寸符合客戶需求
篩網

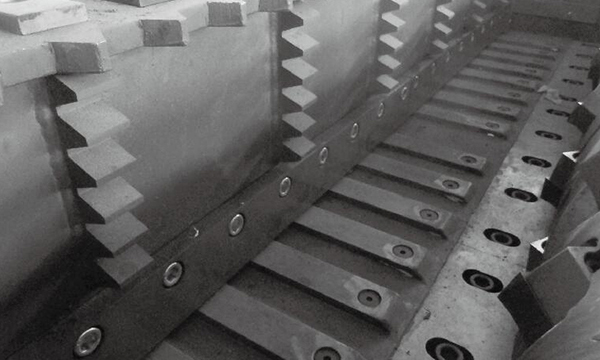

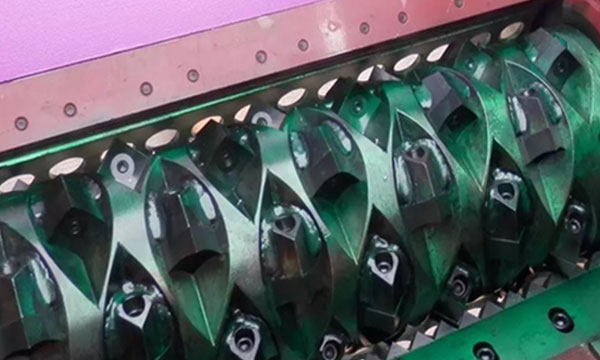

不同物料選用不同刀滾
刀滾

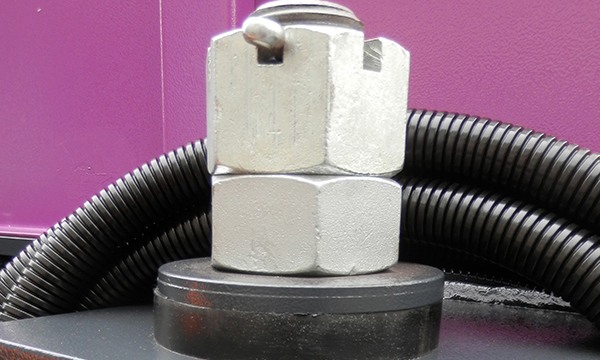

減緩撕碎過程中產生的震動
減震器

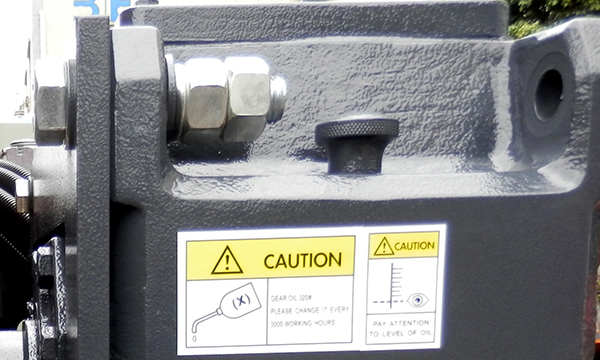

采用硬齒麵減速箱，安全平穩
減速箱

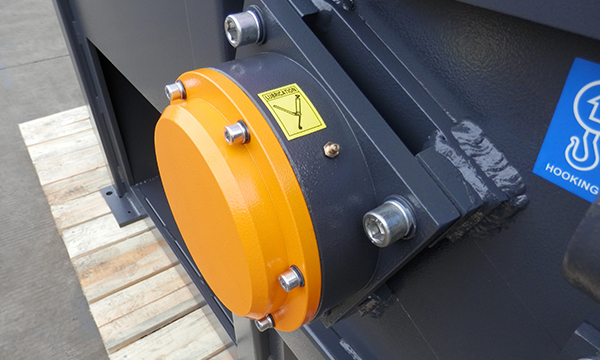

軸承外置，有效避免粉塵進入
軸承座

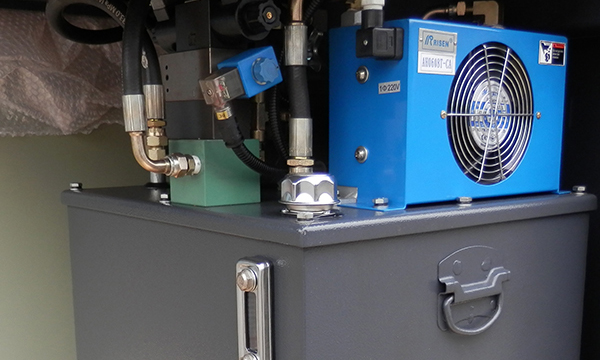

根據不同物料調整調整壓力和流量
液壓係統
技術特點:
- 整機係統符合CE安全標準
-

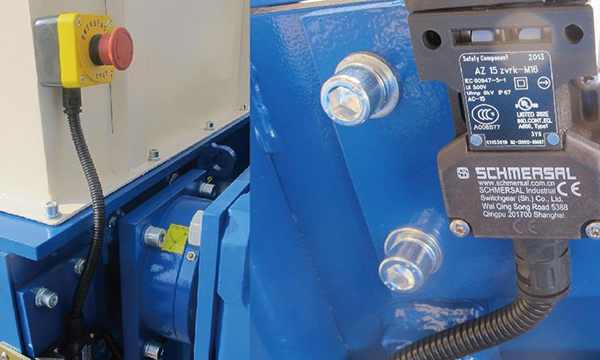

獨立控製電箱，西門子PLC控製
- 大型物料輔助喂料裝置，減少投料對設備的衝擊
- 針對不同材料要求，選用不同刀滾，篩網
- 安裝減震器，使其平穩撕碎
- 采用硬齒麵減速箱，安全平穩，配置水冷卻功能
- 承軸外置，有效的避免粉塵進入
設備參數
規格表 +
管材單軸撕碎機
|
項目 型號 |
WTP2260 |
|
WTP3080 |
WTP4080 |
|---|---|---|---|---|
|

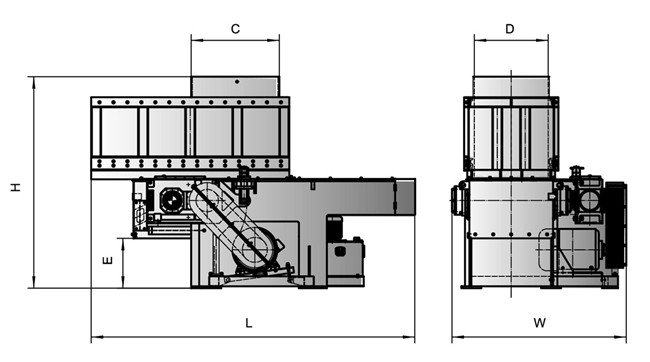

外形尺寸 L/W/H(mm) |
2148×1379×1775 |
|
2962×1712×2090 |
3240×1779×2116 |
|
粉碎室尺寸 C/D(mm) |
452×542 |
|
8600×740 |
860×740 |
|
出料口高度 H(mm) |
546 |
|
500 |
500 |
|
油缸行程 (mm) |
500 |
|
750 |
900 |
|
刀體回轉直徑 (mm) |
φ224.7 |
|
φ300 |
φ390.3 |
|
主軸轉速 (r/min) |
83 |
|
83 |
74 |
|
篩網孔徑 (mm) |
φ25 |
|
φ40 |
φ40 |
|
動刀數量 |
32 |
|
40 |
46 |
|
定刀數量 (pcs) |
2+2 |
2 |
2 |
|
|
主機功率 (kw) |
18.5 |
|
30 |
37 |
|
液壓電機功率 (kw) |
2.2 |
|
2.22 | |
|
設備重量 (kg) |
1700 |
|
2700 |
4800 |
項目 型號
WTP40100
WTP40120
WTP40150
外形尺寸 L/W/H(mm)
3368×1972×2116
4100×2566×2218
4768×2886×2575
粉碎室尺寸 C/D(mm)
980×940
1140×1100
1130×1440
出料口高度 H(mm)
500
600
810
油缸行程 (mm)
900
1100
1300
刀體回轉直徑 (mm)
φ390.3
φ390.3
φ390.3
主軸轉速 (r/min)
74
74
74
篩網孔徑 (mm)
φ40
φ40
φ40
動刀數量
70
94
定刀數量 (pcs)
2
2
3
主機功率 (kw)
45
55
75
液壓電機功率 (kw)
2.2
5.5
5.5
設備重量 (kg)
4800
6000
7100
