SOLUTIONS

解决方案

废旧冰箱回收处理生产线

3E机械废旧冰箱回收处理生产线，针对大容量冰箱及冰柜的破碎回收，设计独特并获得国家专利（ZL 2017 1 0005788.9），分选效果高，物料、粉尘及排气分别进行，独立抽风系统，有利于环保及生产安全。

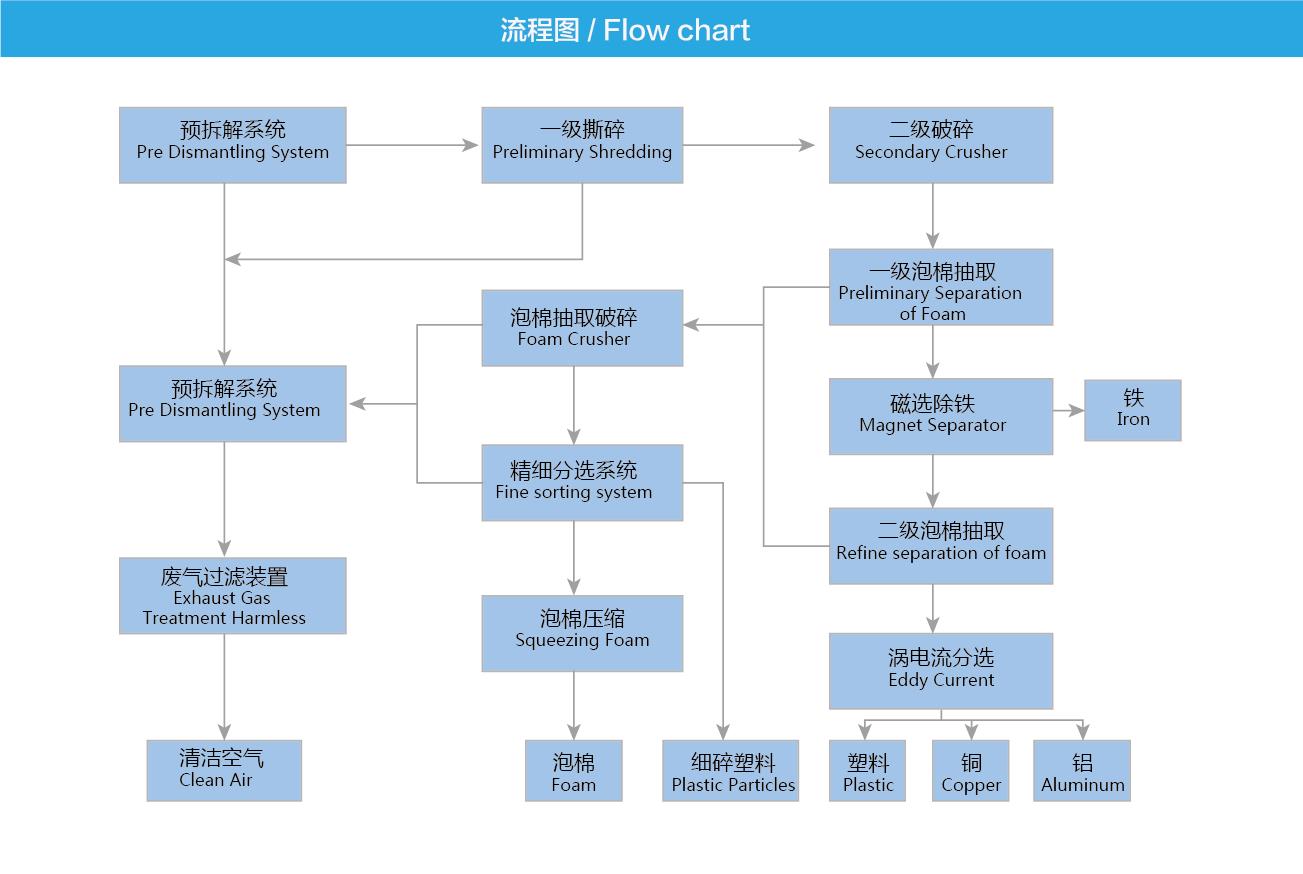

生产线流程图

物料图

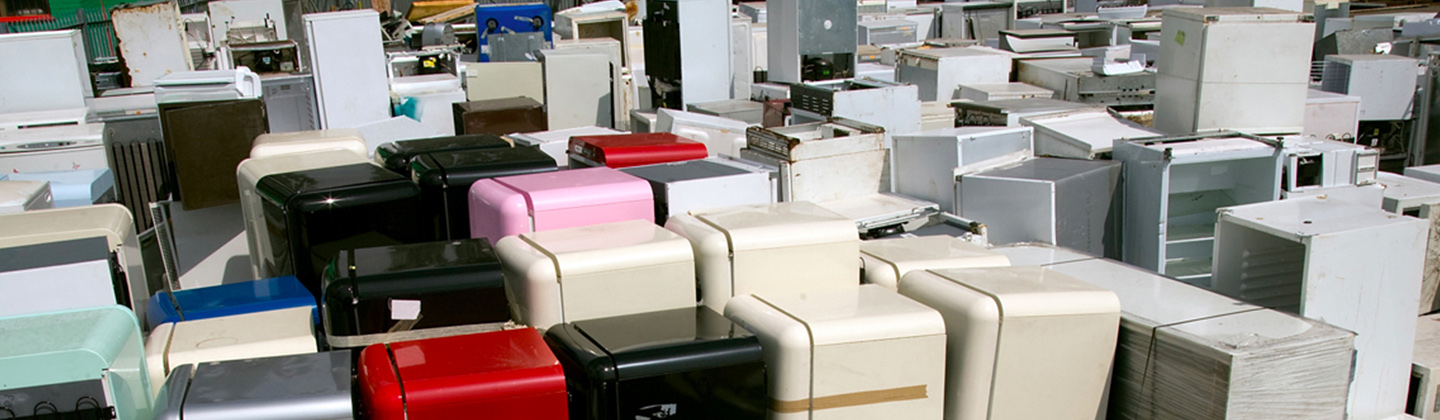

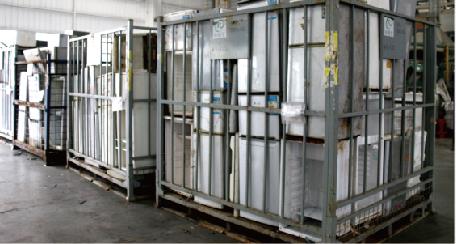

  • 冰箱

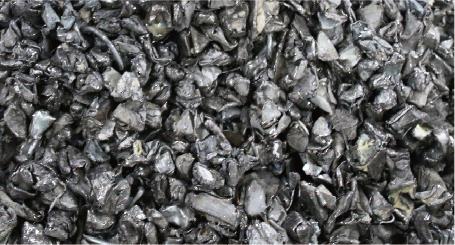

  • 铁

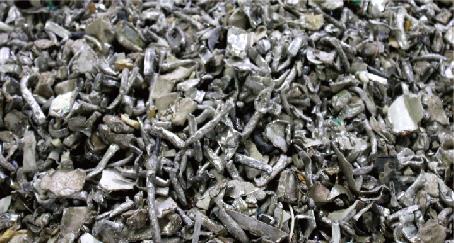

  • 铝

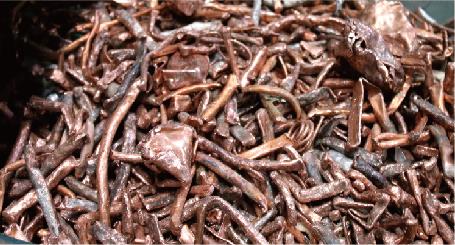

  • 铜

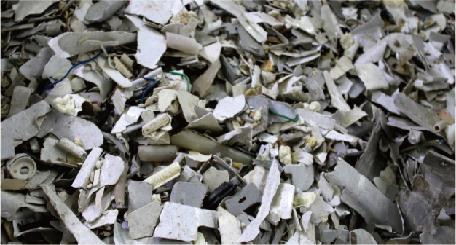

  • 塑料

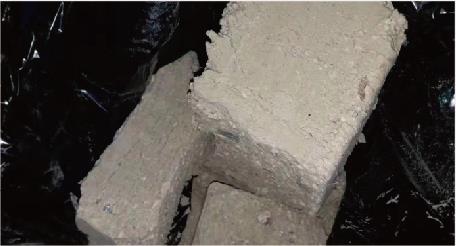

  • 泡棉

设 备 特 点

  • 特                    点

设备参数

废冰箱拆解回收产能：50-60台/小时

80-100台/小时。

物料分选效果：

  • 铁的回收率大于＞98%；
  • 塑料回收率＞97%；
  • 塑料内含泡棉比重≤1.5%。
  • 泡棉内含塑料比重≤3%。
  • 塑料内含泡棉比重≤1.5%。
  • 泡棉内含塑料比重≤3%。



  1. 能耗低。泡棉的抽取与破碎采用自主研发的专利设备—高压锤片风机。
  2. 铁团的堆积密度：≥0.8T/M3，破碎的物料大小均匀，剥离效果好；
  3. 泡沫减容比1：8，采用液压压缩减容，泡棉不发热，避免储存起火风险；
  4. 特别适合大容量冰箱及冰柜的破碎回收，可自动分选出大部分带皮电线；
  5. 独特设计，并获得国家专利（ZL2017 1 0005788.9）。



安全生产：

  1. 物料与粉尘及排气分别进行，配套独立抽风系统，有利于环保及安全生产。
  2. 配制氮装置，确保双轴机运转时烷类气体不积聚闪爆；
  3. 装有易燃气体探测仪，并设计有火情检测报警、喷淋及设备自动停机等安全设置；
  4. 生产线可按客户要求实现远程实时监控，方便客户更好使用、维护设备。



发 明    专    利

ZL 2017 1 0005788.9

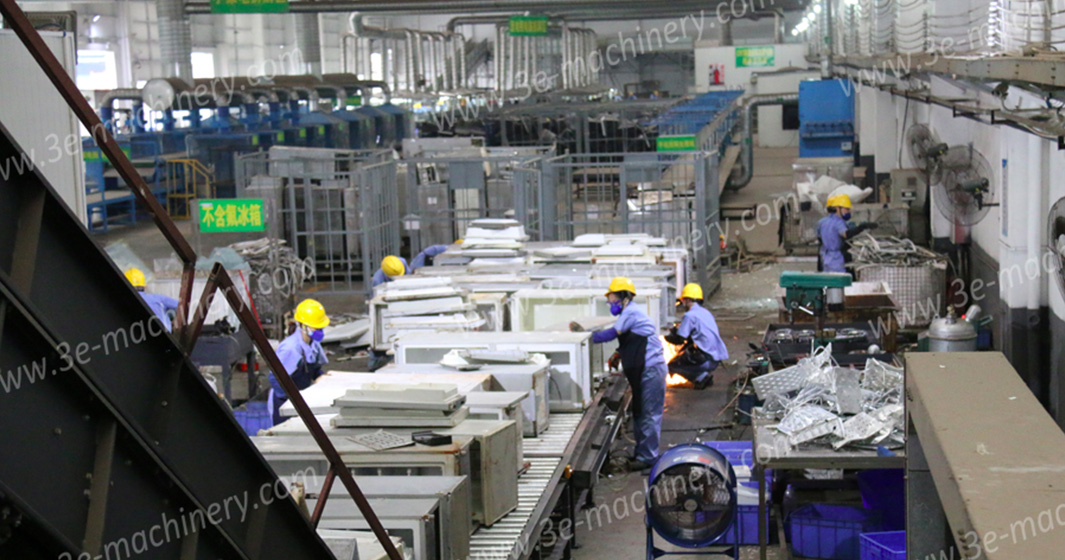

案例

  • 产量：100 台/小时

    投产时间：2017年

    广东废旧冰箱拆解破碎线

  • 产量：60 台/小时

    投产时间：2017年

    山东废旧冰箱拆解破碎线

  • 产量：60台/小时

    投产时间：2017年

    黑龙江废旧冰箱拆解破碎线

  • 产量：40台/小时

    投产时间：2016年

    河北废旧冰箱拆解线

  • 产量：30 台/小时

    投产时间：2014年

    江西废旧冰箱拆解破碎线

  • 产量：30 台/小时

    投产时间：2013年

    广东废旧冰箱拆解破碎线

  • 产量：30 台/小时

    投产时间：2011年

    废旧冰箱拆解破碎回收线

主要设备






















一级撕碎


对预先进行拆解的废旧冰箱横向进行一级撕碎，此撕碎机拥有低速、大扭矩、低噪音等特点。









立式破碎机


把经过撕碎后的物料进行进一步碎小，充分剥离，使其出料尺寸达到精细分选的要求。易损件使用寿命>200000台，同时维修维护方便，清除粉碎箱内异物方便，铁粉的堆积密度大于0.8T/M3.









Z型精细分选系统


以空气作分选介质，在气流和重力的作用下，物料按密度进行分离。对泡棉进行二次分选，分选出碎薄塑料。提高塑料回收率。









锤式高压风机


用于收集并同时粉碎泡沫棉，提高后续泡沫减容效果及利于二次分选出泡棉中的塑料。为本公司专利产品，在整线中起到节能的关键作用。









PLC控制系统


系统采用西门子PLC控制，进行有效的实时监控，能有效控制生产线全过程，具体实时易操作的特点。









液压泡沫减容机


泡沫减容设备，用于泡沫压缩成块。压缩比高，不发热，没有火警产生风险。
















































单轴机WT40150碎塑料托盘
